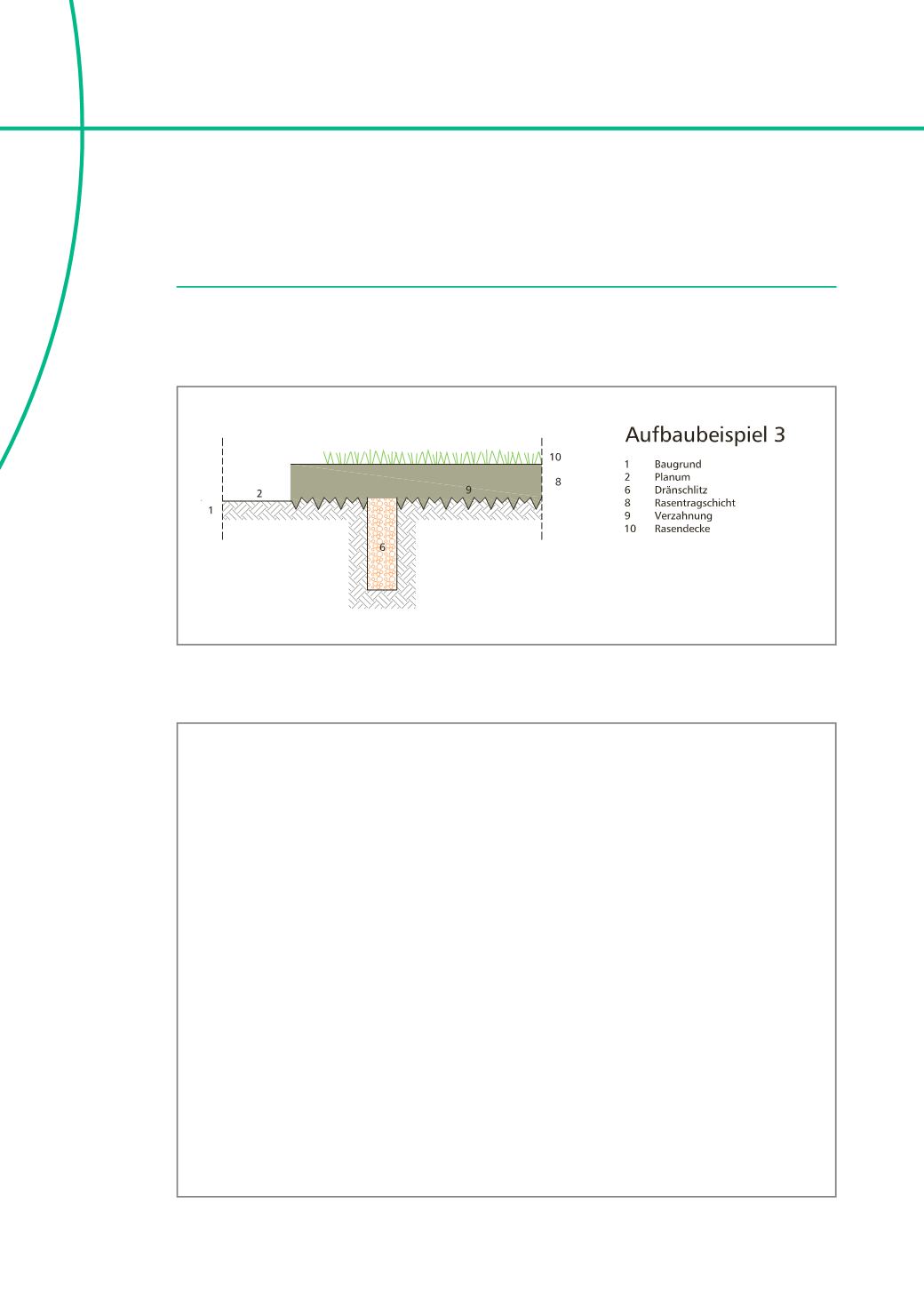

Abb. 28: Aufbaubeispiel 3

1.2.3 Aufbaubeispiel 3

Anwendungsbereich: Auf allen bearbeitbaren Böden mit nicht ausreichender Baugrund-

durchlässigkeit

Arbeitsschritte bei der Herstellung

1.

Baugrundplanum

2.

Zur Verbesserung der Wasserspeicherung des

Aufbaus ggf. Einbau eines geeigneten Ober-

bodens, z. B. der Bodengruppe 2 oder 4 bzw.

der Gruppe 6 nach DIN 18915:2002-08 als

Zwischenschicht zwischen RTS und Baugrund,

Regelschichtdicke 60 mm. Zur Verbesserung

der Wasserdurchlässigkeit des Baugrundes

ggf. Herstellen einer Zwischenschicht aus Mit-

telgrobsand, Regelschichtdicke 60 mm, und

krümelig-schollige Vermischung mit dem Bau-

grundboden durch geeignete Geräte in einer

Bearbeitungstiefe von insgesamt etwa 120 mm

oder Einarbeiten (Einmischen) von 1 bis 2 kg/m

2

Branntkalk in 100 mm Baugrundtiefe zur Krü-

melstabilisierung.

3.

Herstellen eines Systems aus Dränsträngen und

Dränschlitzen entsprechend DIN 18035-3:2006-09.

Die Dränschlitze sind mit Kies oder kornstabilem

Splitt 2/8 mm, oder kornstabilem Mittel-/Grob-

sand-Feinkiesgemenge 0,2/8 mm bis 30 mm

über Planumshöhe zu verfüllen.

4.

Nacharbeiten des Planums

5.

Auftrag der Rasentragschicht, Regeldicke 80

bis 120 mm (verdichteter Zustand). Der „bear-

beitete“ Baugrund darf nicht beschädigt werden

6.

Lockernde Verzahnung von Rasentragschicht

mit Baugrund bzw. Zwischenschicht; Arbeits-

richtung parallel zu den Schlitzen

7.

Ansaat

Herstellungskosten:

Bei 1,25 m Dränschlitzabstand, 12 m Dränstrangab-

stand und einer 100 mm dicken Rasentragschicht

etwa 80 % von Aufbaubeispiel 4.
