K un s t s to f f r a s en f l ächen
1 . P l anung und Bau von Kuns t s tof f r a s en f l äch en
1 . 3 Au f b au b e i s p i e l e

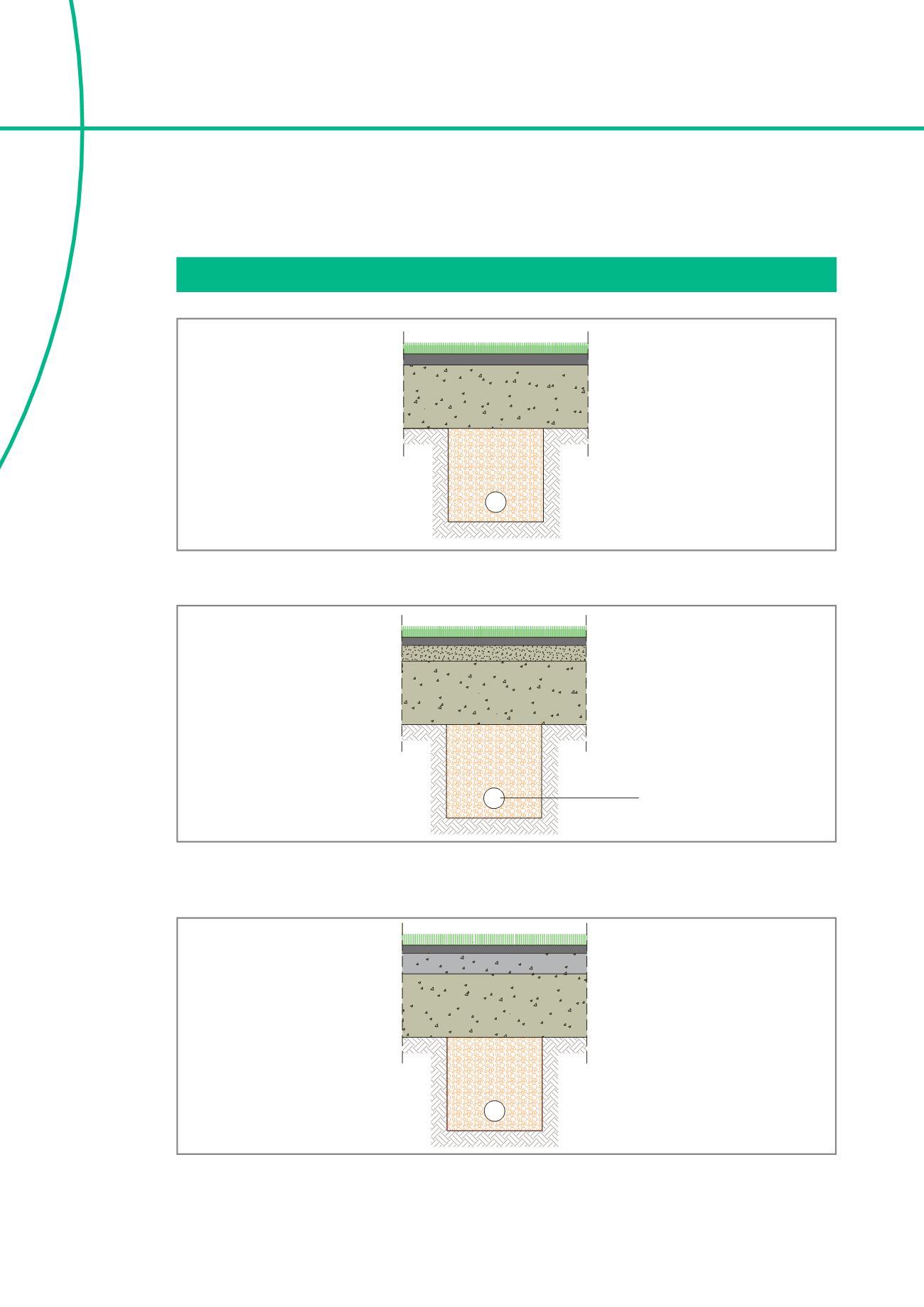

Abb. 116: Bauweise 1, Regelschnitt für gefüllten Kunststoffrasenbelag auf gebundener elastischer Tragschicht
Tragschicht ohne Bindemittel
Baugrund
mind. 35 mm
mind. 200 mm
Gefüllter Kunststoffrasenbelag
Gebundene elastische Tragschicht
Abb. 117: Bauweise 2, Regelschnitt für gefüllten Kunststoffrasenbelag, Elastikschicht auf Tragschicht ohne Bindemittel und
zusätzlicher Nivellierschicht.
Tragschicht ohne Bindemittel
Baugrund
mind. 30 mm
mind. 200 mm
Gefüllter Kunststoffrasenbelag
Elastikschicht
Nivellierschicht
50 mm ± 5 mm
Dränrohr
Abb. 118: Bauweise 3, Regelschnitt für unverfüllten Kunststoffrasenbelag mit Elastikschicht auf Asphalttragschicht
Keine Mindestdicke der elastischen Schicht vorgeschrieben, da von Einsatzzweck und Kraftabbauanforderung abhängig.
Tragschicht ohne Bindemittel
Baugrund
keine Mindestdicke
mind. 200 mm
Ungefüllter Kunststoffrasenbelag
Elastikschicht
Asphalttragschicht, ein- / mehrlagig
mind. 50 / 40+25 mm
